Main equipment
主要機器
Our Machinery
現場対応力を高める
浚渫ポンプや水中ロボット、独自開発の処理機器など、多様な現場に対応する主要機器を導入。
安全性・作業効率・機動力を追求し、海洋・土木工事を支える設備と技術を活かした施工を行っています。
-
潜水用送気機器
-
浚渫ポンプ
-
処理機器
-
水中ロボット
-
潜水機器搭載車

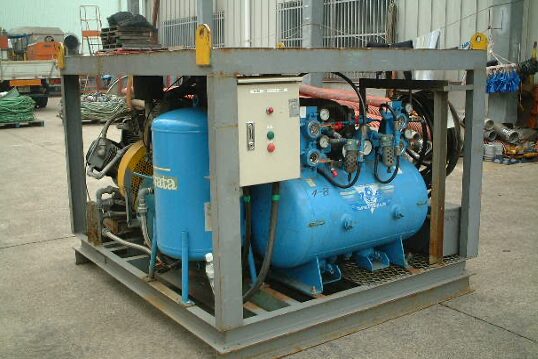

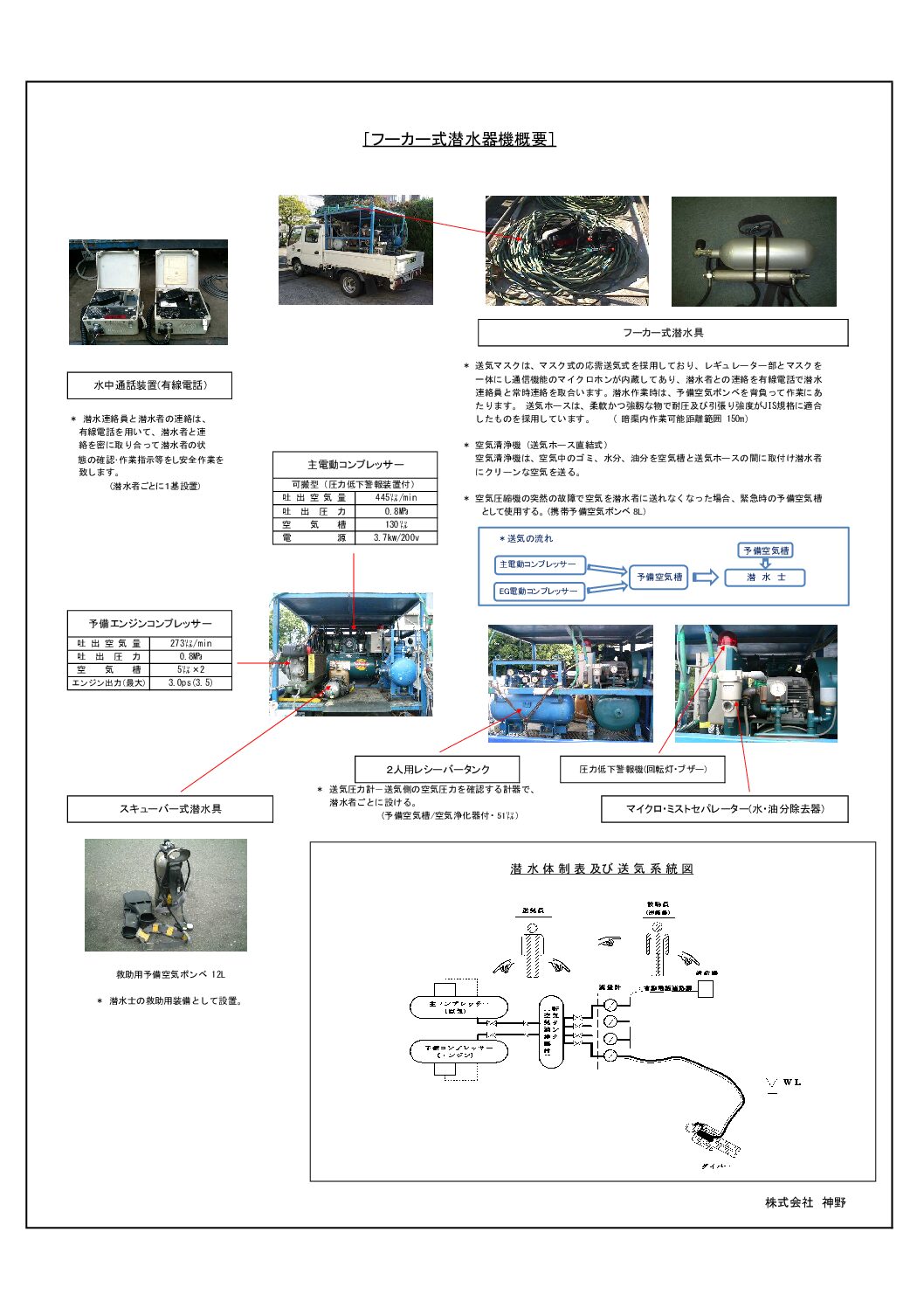

Diving air system
潜水用送気機器
暗渠内潜水作業の潜水機器は、送気式を採用しており、神野独自の送気シス テム（安全装備・機器）により、潜水士に安定した空気を供給しています。緊急時の対応には 緊急浮上手順に従って、速やかに潜水士を浮上させます。潜水士及び潜水作業要員には予め教育・潜水装備品の点検・訓練等を実施し、潜水作業を安全に遂行するよう努めています。(自動起動２セット(内１台は一体型)保有：可搬型圧力低下警報装置付電動コンプレッサー２台保有)主電動コンプレッサーが、故障・非常停止した場合に切り替え起動(手動・自動)させ潜水者に速やかに空気を供給します
Dredge pump
浚渫ポンプ
真空ポンプを搭載し、陸上で吸引できる高揚程型浚渫ポンプです。
他に、陸上型連続吸引浚渫ポンプや水中設置浚渫ポンプもあります。
ダイバーが水中において使用する
浚渫ポンプリスト
陸上型浚渫ポンプ
（真空ポンプ搭載型）FL-100
| 口径 | 100A |
| 揚程 | 15m |
| 動力（浚渫p） | 18.5kw/200V |
| 動力（真空p） | 3.7kw/200V |
水中型浚渫ポンプ
KNSH-125-9
| 口径 | 125A |
| 揚程 | 14m |
| 動力 | 9kw/200V |
水中型浚渫ポンプ
KNSH-150-15
| 口径 | 150A |
| 揚程 | 15m |
| 動力 | 15kw/200V |
水中型浚渫ポンプ
KNSH-150-18.5
| 口径 | 150A |
| 揚程 | 18m |
| 動力 | 18.5kw/200V |
水中型浚渫ポンプ
KNSH-150-22
| 口径 | 150A |
| 揚程 | 22m |
| 動力 | 22kw/200V-400V |

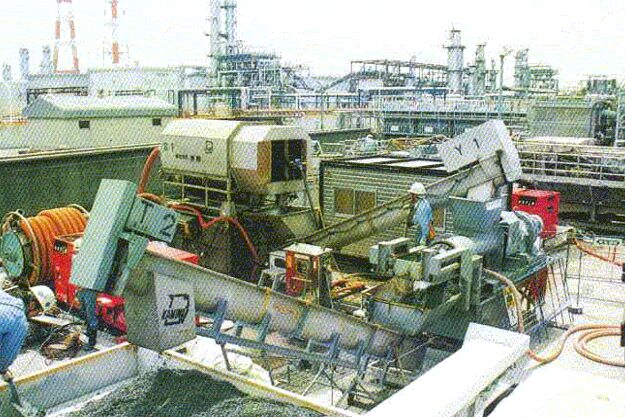

Processing equipment
処理機器
回収した土砂や貝類などを効率的に処理するため、粉砕機・固水分離機・定量供給機・破砕機などを独自開発。火力発電所の冷却水路に発生する海生物等の清掃・回収作業において、各機器を組み合わせることで、高効率な処理を実現しています。
①基本能力：破砕機
（容積減少型〈スクリュープレス〉）
※海生物を原料にし容積を1/3〜1/4に減少する事ができます。
| 動力 | 22kw/220V |
| 処理能力 | ４〜6m3/H |
②基本能力：粉砕機
（衝撃減少型〈インパクトクラッシャー〉）
※固水分離器より、排出された物を定量に移送できるものです。
| 動力 | 22kw/220V |
| 処理能力 | ４〜6m3/H |
③基本能力：固水分離機
（オートコンポロン）
※汚水ポンプ等で吸い上げた貝泥物混生物等を、水と固形物を分離する事ができます。
| 動力 | 3.7kw/220V |
| 処理能力 | 最大140m3/H（清水時） |
| 分離能力 | 0.8〜2mm（固形物） |
④基本能力：定量供給機
（スクリューコンベアー）
※固水分離器より、排出された物を定量に移送できるものです。
| 動力 | 22kw/220V |
| 処理能力 | 4〜8m3/H |
| 分離能力 | 4〜8mm（固形物） |

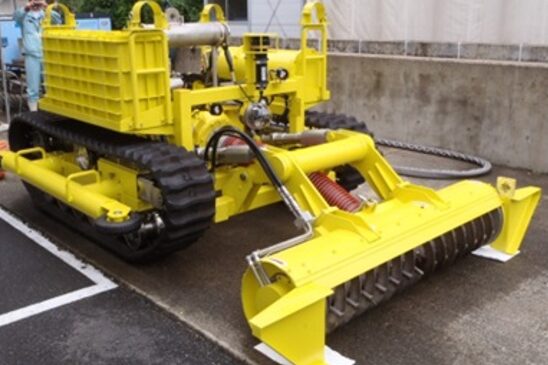

Underwater robot
水中ロボット
地上より、遠隔操作をして水中を走行し堆積物を回収します。コンパクトな車体に異物の詰まりが少ない排水ポンプを搭載し、集砂スクリーンで貝・砂・泥等の堆積物をポンプアップします。高水深浚渫ロボット「U2WCV-K50」により、ダム湖などの高水深の土砂等を安全に効率よく回収することが可能になりました。【暗渠対応】
排泥ロボットシステム構成
ロボット装備品
- 水深・傾斜・掘削・スクリュー位置、各センサー
- スキャニングソナー
- 旋回式水中TVカメラ
- 水中方位確認装置
- 水中搭載ポンプ（搭載変更型150A・30kw/400V及び150A・22kw/400V
- 流量・積算計

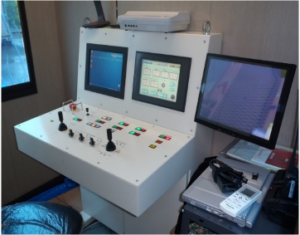

操作制御室（キャビン式）

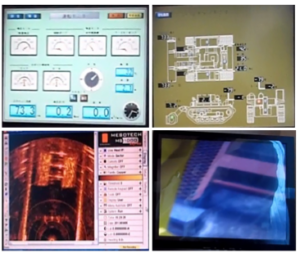

- 水中ロボット制御用監視モニター
- スキャニングソナーモニター
- 水中TVカメラ用モニター（旋回式カメラ）
- ロボット制御盤・リモコン操作器
備品類
- 制御ケーブル150m【有効作業範囲120m】
- 流量計・吊り込みワイヤ
- ホースガイド（開口部ステージ〈作業場合〉）1式
- ブースターポンプ
遠距離排出用陸上設置型（150A/15kw〜22kw/200V・排出距離150m〜600m・排水量80〜180m3/H）

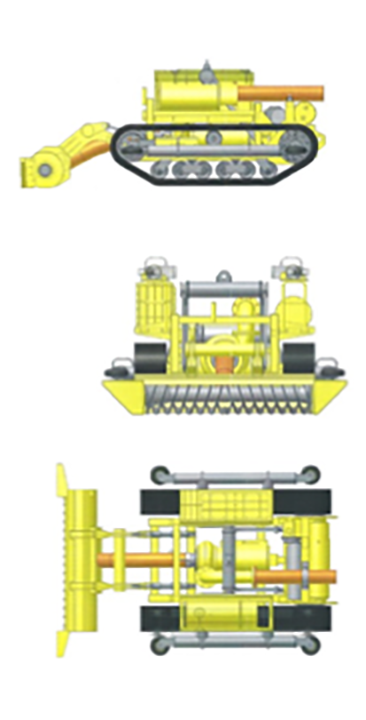

高水深型ロボット概略仕様
| 搭載ポンプ | 口径150A 定格揚程20m・3m3/min（180m3/H・清水）・30kw/400V 口径150A 定格揚程20m・2.6m3/min（150m3/H・清水）・22kw/400V |
| 走行・作業動力 | 3.5kw【システム全体使用電力125kVA/400V】 |
| 走行速度 | 3〜12m/min（可変速） |
| 耐流速 | 1〜2m/sec（水平方向）搾貝・排砂作業時【〜0.8m/sec】 |
| 最大登坂角 | 30度（硬地盤） |
| 環境条件 | 最大水深50m 動作温度0～30°C水質海水・河川水 |
| 外形寸法 | 全長3.230m 全幅1,800m 全高1,500mm |
| 重量 | 地上3,500kg・水中2,500kg |
| 接地圧 | 地上0.42kgf/cm2 水中0.30kgf/cm2 |
| 形式 | 堆積物浚渫型（U2WCV-K50） |

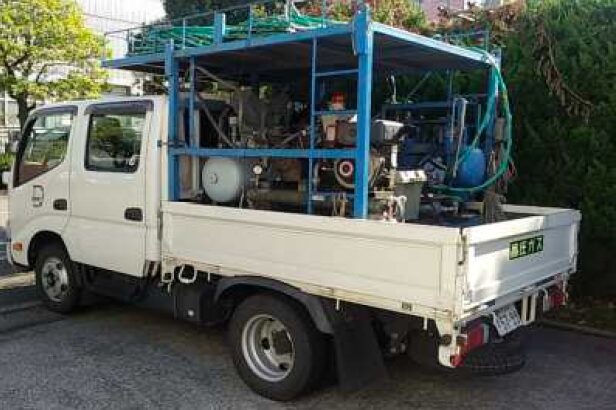

Diving support vehicle
潜水機器搭載車
2t車輌に2人用フーカー式潜水機器をコンパクトに積載し、各現場への迅速な移動と高い機動性を実現。
潜水作業時の安全性にも配慮し、潜水用空気の送気圧力低下警報機を常備するなど、安全管理を徹底した体制を整えています。
